건축계획과 건축설계도서의 개념

건축계획

건축계획이란 건물을 짓기 전에 먼저 작성해야 하는 전반적인 계획을 말합니다. 건축계획에는 건물의 위치, 구조, 규모 및 디자인이 포함됩니다. 또한 필요한 건축자재의 종류와 수량, 공사에 필요한 비용과 시간도 고려됩니다. 이처럼 건축계획은 사회적, 환경적, 경제적 측면에서 건물이 최대한 효율적이고 지속가능하게 운영되도록 보장하는 중요한 과정이라고 할 수 있습니다.  건축계획은 배치계획, 평면계획, 입면계획, 다면계획 등으로 구분할 수 있습니다.

건축계획의 종류

건축계획은 건물이나 구조물을 설계하고 구성하는 과정에서 중요한 단계입니다. 건축계획은 다양한 측면을 고려하여 건축물이 기능적이고 효율적으로 설계되도록 돕습니다. 이 중, 배치계획, 평면계획, 입면계획, 다면계획은 건축계획의 주요 요소로서 각각의 역할과 특징이 있습니다.



배치계획은 건축물이 위치할 부지 내에서의 위치와 방향, 주변 환경과의 관계를 결정하는 계획입니다. 이 계획에서는 햇빛, 풍향, 경치, 접근성 등을 고려하여 건축물의 위치를 결정합니다. 집단 주택지의 계획에서 건축물 상호의 간격과 필요한 일조 및 채광을 확보하고, 재해 특히 화재에 대한 안전성, 개인의 사생활보호를 위한 정원 등의 공간을 확보하기 위하여 두는 간격이 중요합니다. 또한, 주차장, 녹지공간 등 부지 내의 다른 시설들의 배치도 함께 고려하게 됩니다. 향후 확장이나 개선을 고려하여 부지 내의 여유 공간을 확보하는 것도 배치계획의 중요한 목표입니다.



평면계획은 건축물의 내부 공간 배치를 결정하는 계획으로 건물 내에서 일어나는 모든 종류의 활동, 규모 및 그 상화 관계를 합리적으로 평면상에 배치하는 것을 말합니다. 이 계획에서는 각 공간의 크기와 형태, 공간 간의 연결성, 통행 경로 등을 결정합니다. 평면계획은 건축물의 기능적 효율성과 사용자의 편의성을 위해 매우 중요하며 건축법규상의 관계를 고려하여 계획합니다.



입면계획은 평면적인 공간을 입체화시켜 건축공간을 실현하는 계획입니다. 입면계획은 건축물의 외관을 결정하는 계획입니다. 이 계획에서는 건축물의 외벽, 창문, 문 등의 배치와 디자인, 재료 선택 등을 결정하고 건물이 주변 환경과 어떻게 조화되고, 시각적으로 어떤 인상을 주는지를 계획합니다.  입면계획은 건축물의 외관 뿐만 아니라 내부 공간의 채광, 통풍 등에도 영향을 미칩니다. 그리고 입면계획은 건물의 디자인 컨셉과 시각적 특성을 강조합니다.



다면계획은 건축물의 3차원적 형태를 결정하는 계획입니다. 이 계획에서는 건축물의 높이와 체적, 지붕의 형태, 기둥과 보의 위치 등을 결정합니다. 다면계획을 통해 건축물의 입체적 형태와 구조적 안정성을 확보할 수 있습니다.

건축설계도서의 이해

건축설계도서의 이해

건축설계도서는 건축계획을 보다 구체적으로 표현하고, 건물의 구조적, 기능적, 미적 요소를 구체적으로 표현한 문서이다. 평면도, 입면도, 단면도, 구조도, 시설도면, 전기도 등 다양한 도면으로 구성됩니다. 이것은 건축가, 엔지니어, 건설 노동자 등 모든 유형의 전문가가 건축을 정확하게 이해하고 건물을 안전하고 효율적으로 건설하는 데 필수적인 자료입니다. 건축 계획도서에는 다양한 유형이 있습니다. 그 중 배치도, 평면도, 입면도, 다면도에 대해 설명하겠습니다.



배치도는 대지도면으로 기본으로 대지 안의 어떤 위치에 건축물을 세울 것인가를 표시하는 도면입니다. 배치도에는 건축물과 대지, 도로의 위치관계, 대지 안의 여러 시설 및 지형의 위치, 방위, 통로, 건축선 등을 표시하고 건축물은 수평투영면으로 표시됩니다.

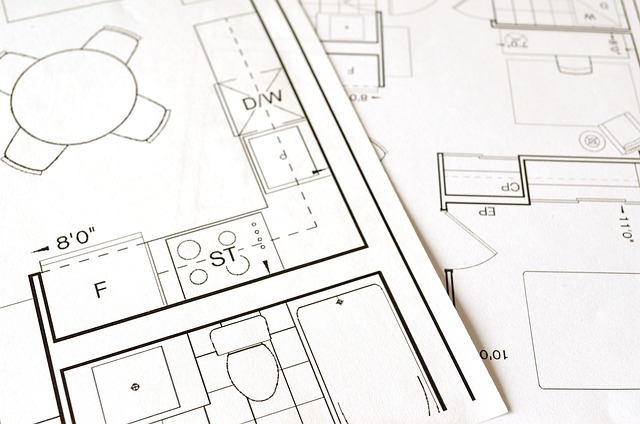

평면도는 건축물의 평면구조를 나타내는 도면으로 설계도면 중 가장 기본적이고 중요한 도면입니다. 주로 1/50, 1/100 축척을 사용합니다. 각 층의 공간 배치, 각 공간의 크기와 형태, 공간 간의 통로 등을 디자인함으로써 건물 내부 공간의 활용도와 효율성을 결정하는 요소이며 건물의 목적을 달성하는데 중요한 역할을 한다.



입면도는 건축물의 외관의 수직 투영도를 말합니다. 건물의 외관, 재질, 색상, 창이나 출입구등의 위치, 마감 방법등 을 결정하여 건물이 주변 환경과 조화를 이루고 사용자에게 편안한 환경을 제공하도록 합니다.



단면도는 건축물을 수평 또는 수직으로 절단하여 표시한 도면으로, 평면도와 동일한 축척을 사용합니다. 단면도를 통해 건축물과 대지와의 고저, 실내의 고저 등을 할 수 있습니다.



조감도는 시점의 위치가 높은 투시도로 지표를 공중에서 비스듬하게 내려보았을 떄의 모양을 그린 그림이며, 투시도는 눈높이의 일정한 점에서 직접 눈으로 보는 것 같은 원근감이 나타나도록 건축물을 입체적으로 작성한 도면입니다.



이 두 요소는 건축과 부동산의 핵심 부분이며 효율적이고 지속 가능한 건물을 설계하고 건축하는 데 중요합니다. 이를 통해 건물 운영이 목적에 부합하고 사용자의 요구를 충족하며 장기적인 사회적, 환경적, 경제적 가치를 창출하는 데 도움이 됩니다. 이처럼 건축계획서와 건축설계서의 역할은 건물이 주변 환경에 미치는 영향을 최소화하면서 기능적, 미적 가치를 극대화하도록 돕는 것입니다.
